胶粉聚苯颗粒贴砌聚苯板外墙外保温施工技术

　　［摘要］随着建筑节能和保护大气环境要求的不断提高，对外墙外保温提出越来越高的要求，我国也正式颁布了《建筑节能工程施工质量验收规程》，并且强制要求单位工程竣工验收应在建筑节能分部工程验收合格后进行，充分的体现了国家对建筑节能及环保的重视。在各种建筑节能体系中，以聚苯乙烯做保温层加薄抹灰罩面的做法使用得较为普遍，我公司建设开发的济南海右重华商住楼项目采用了胶粉聚苯颗粒贴砌聚苯板技术，充分的发挥了该体系的优点，取得了比较理想的效果。
　　［关键词］海右重华；胶粉聚苯颗粒贴砌聚苯板；施工；质量控制
　　1胶粉聚苯颗粒贴砌聚苯板外墙外保温体系简介
　　济南市海右重华商住楼项目位于济南市经四纬九路，该工程地下两层，地上32层，建筑节能要求达到65%。本工程采用了胶粉聚苯颗粒贴砌聚苯板外墙外保温体系，不仅能够达到保温效果，而且有效的克服了保温墙面易出现的空鼓、裂缝等质量缺陷，取得了良好的效果。该体系的具体做法为：混凝土界面砂浆处理墙面，抹粘结保温浆料25mm厚，粘贴膨胀聚苯板（450×600×50mm），聚苯板双面涂刷聚苯板界面砂浆，抹胶粉聚苯颗粒10mm找平，抹第一遍抗裂砂浆，粘贴耐碱网布，抹第二遍抗裂砂浆，柔性耐水腻子，外墙涂料。
　　2施工准备
　　2.1材料准备
　　胶粉聚苯颗粒保温浆料涂料饰面做法中常用材料的主要性能应满足下列各表要求,并在施工前将由国家法定检测部门出具的检测报告报总包方备案。应报验材料的品种和性能指标如下:
　　2.1.1建筑用界面处理剂主要技术指标：
　　应符合《建筑用界面处理剂应用技术规程》（DBJ/T01－40－98）规定要求。
　　2.1.2膨胀聚苯板，为阻燃型聚苯乙烯泡沫塑料板，厚度依据设计厚度。膨胀聚苯板在与基层墙体粘结前应预先加工好，采用开槽法，在正反两面必须满刷界面剂。
　　

　　2.1.5四角钢丝网的主要技术指标
　

　　2.1.6塑料膨胀锚栓由螺钉和带圆盘的塑料膨胀套管两部分组成，其中螺钉采用经过表面防锈蚀处理的金属制成，塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯等制作。塑料膨胀锚栓应满足下表性能指标：
　　

　　2.1.7水泥：强度等级42.5普通硅酸盐水泥，水泥性能存运符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-99）的要求。
　　2.2机具准备
　　2.2.1机械准备
　　常用机械:电热丝、接触式调压器、电烙铁、强制式砂浆搅拌机、垂直运输机械、水平运输机械、手提搅拌器、喷枪。
　　在进行保温施工前,按工程量的大小,进场工人的数量安装好容积约300L砂浆搅拌机,按现场平面布置搭设搅拌机棚,接通水电调试正常.搅拌棚的地点应选择背风向。靠近垂直运输机械。搅拌棚三侧封闭，一侧作为进出料通道，应有顶棚，地面应平整坚实。施工用双排脚手架搭设牢固，吊篮安装完毕安全检查验收合格,垂直运输机械安装验收完毕。
　　2.2.2常用工具的准备
　　常用抹灰工具及抹灰的专用检测工具、经纬仪剂放线工具、水桶、剪子、滚刷、铁锹、手锤、方尺、靠尺、水平尺。
　　2.3基层准备
　　2.3.1保温施工前应会同相关部门做好结构验收的确认，外墙面基层的垂直度和平整度应符合现行国家施工及验收规范要求，进行隐蔽施工前应做如下的检查工作，总包方将各大角的控制钢垂线安装完毕，高层建筑钢垂线用经纬仪检验合格。
　　2.3.2外墙面的阳台栏杆,雨漏管托架,外挂消防梯等安装完毕，墙面的暗埋管线、线盒、预埋件应提前安装完毕，并应考虑到保温层的厚度影响。
　　2.3.3外窗的辅框安装完毕。
　　2.3.4墙面脚手架孔、穿墙孔及墙面缺损处用水泥砂浆修整完毕。
　　2.3.5混凝土梁/墙面的钢筋头和凸起物清除完毕，墙表面凸起物大于或等于10mm时应剔除。
　　2.3.6主体结构的变形缝应提前做好处理。
　　2.3.7墙面应清理干净，清洗油渍、清扫浮灰等，旧墙面松动、风化部分应剔除干净.
　　2.4技术准备
　　2.4.1保温施工前施工负责人应熟悉图纸,明确施工部位和工程量按工期要求制定施工方案。
　　2.4.2组织施工队进行技术交底和观摩学习，进行好安全教育。
　　2.4.3材料配制
　　保温施工前应指定专人负责材料配制，配制方法如下:
　　（1）干拌建筑基层界面砂浆的配制：
　　按水∶干拌建筑基层界面砂浆=（0.50-0.55）∶1（重量比）的比例将干拌建筑基层界面砂浆倒入按比例预先称量好的水的中，用手提搅拌器或砂浆搅拌机进行搅拌，搅拌到均匀无结块后，静置5min，如有反稠现象，再适当加水搅拌到适当施工的稠度，即可使用。
　　建筑基层界面处理剂（乳液）重量比：界面剂：中砂：水泥=1：1：1。
　　（2）聚苯板涂刷界面砂浆的配制
　　聚苯板涂刷界面剂：水洗中砂：42.5R普通硅酸盐水泥（重量比）=1：1：1。先将水泥与中砂混合均匀后，再加入界面剂（或在界面剂中先加入中砂搅拌均匀后再加入水泥）搅拌成均匀浆状，稠度以能用滚子或刷子方便滚刷为宜。
　　（3）粘结保温浆料的配制
　　先开机，将35～40kg水倒入砂浆搅拌机内，然后倒入一袋35kg胶粉料搅拌3～5min后，再倒入一袋200L聚苯颗粒继续搅拌3min，搅拌均匀后倒出。该浆料应随搅随用，在4h内用完。
　　（4）抗裂水泥砂浆的配制
　　水泥砂浆抗裂剂：中砂：水泥按1：2：1重量比用砂浆搅拌机或手提搅拌器搅拌均匀。配制抗裂砂浆加料次序，应先加入抗裂剂、中砂，搅拌均匀后，再加入水泥继续搅拌3min倒出。抗裂砂浆不得任意加水，应在2h内用完。
　　3施工方法
　　3.1施工工艺流程
　　基层处理——界面砂浆处理——吊垂直线、套方、弹控制线、——抹25mm厚粘结保温浆料——粘贴砌筑膨胀聚苯板——用粘结保温浆料砌筑填平10mm宽灰缝——做饼、冲筋、作口——抹10mm厚胶粉聚苯颗粒找平层——保温层验收——抹抗裂砂浆第一遍抗裂砂浆——铺贴固定四角钢丝网，用锚栓固定——抹第二遍抗裂砂浆——弹性腻子－－涂料
　　3.2施工方法
　　3.2.1吊垂直、放线
　　多层建筑放线可直接采用10kg大线坠吊细铁丝进行放线,高层建筑可采用大线坠分段放线与经纬仪投测法相结合的方法进行放线，放线时要注意钢垂线距墙面距离应为保温层总厚度,即聚苯板厚度加2.5cm粘结保温浆料厚度，放线时应从墙面的大阳角处放起，山墙处每间隔2m应放控制线一根,门窗口角、墙体阴角、阳台角、装饰柱角等处均应放垂直控制线和弹出保温层厚度控制线。
　　3.2.2界面处理
　　按上述配比将其搅拌均匀制成界面砂浆,对要求作界面处理的基层应满涂混凝土界面砂浆，用滚刷或扫帚将界面砂浆均匀涂刷，必须保证所有的墙面都做到毛面处理；注意界面砂浆层不宜施工过厚,避免影响保温层厚度。
　　3.2.3贴标准角板、放水平线
　　在首层阳角处按垂直控制线和50线粘贴聚苯标准角板，粘结时应注意聚苯板应探出墙体一个保温层总厚度，保证阳角为错茬粘贴；应先用线坠双向吊垂直检查,最后应用水平尺检验聚苯板水平度合格。同样在墙体的另一端粘贴标准聚苯角板,并在两板间拉出该贴砌层的水平控制线。
　　3.2.4贴砌聚苯板

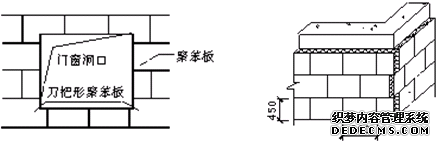

　　在墙面首先抹约2.5cm粘结保温浆料,然后用浆料将聚苯板背面的沟槽抹平,按上跟线,下跟棱的要求分层粘贴聚苯板,也可采用仅在墙面抹灰均匀轻柔挤压聚苯板，使聚苯板沟槽埋入浆料的方法；聚苯板间应用浆料砌筑约10mm的板缝，注意灰缝不饱满处用胶粉聚苯颗粒粘结保温浆料勾平。每层砌完应用2m靠尺和托线板检查平整度和垂直度。排板时应按水平顺序排列，上下错缝粘贴，阴阳角处应做错茬处理，窗口处聚苯泡沫板裁成刀把形，如图2、图3。
　　聚苯板排板时遇到非标准尺寸时,可进行现场裁切。裁切时应注意边口尺寸整齐,切口应与聚苯板面垂直。整墙面阳角处应尽可能使用整
