生活小区排水工程设计施工
生活小区排水工程设计施工
李庆文
提要：排水系统是生活小区内其他工程设施得以正常使用的重要设施之一，本文对曲靖卷烟厂一生活区部分排水工程的设计及施工进行介绍，探讨工厂生活小区排水工程设计及施工特点。
关键词：生活小区 排水工程 设计施工

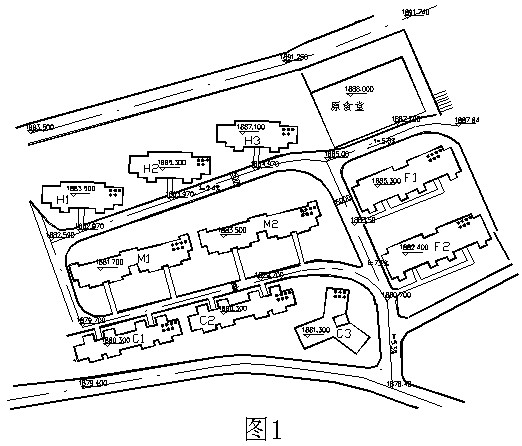

国家二级企业曲靖卷烟厂位于美丽的曲靖古城北郊，其一生活区部分占地22000M2，共建职工住宅10栋212套，建筑面积25000M2，该区自北向南坡度较大，受地形影响，各楼号呈梯状布置，室内+0.00最大高差6.8M，纵向道路坡度达7.2%，（见图1）。
显然，该区域排水工程的设计必须根据地形特点，体现“因地制宜，合理布局”的原则，同时考虑企业特点，做到既安全适应用，又方便施工，加快工程进度。下面，笔者就对该区排水工程的设计及施工过程作介绍。
1 设计
1.1 排水体制
随着广大职工生活水平的日益提高，对生活环境有了更高的要求，营造一个美丽舒适的小区居住环境，对污水的处理显得尤为重要。
生活小区污水按来源主要由生活污水和雨水组成，过去，我厂常采用明沟合流排水，这样不但不美观，而且，房前屋后蚊虫滋生，臭味四溢，特别是雨天因沟道堵塞造成污水横流，严重影响人们正常生活。有鉴于此，我们决定采用暗管分流制排水，即生活污水经化粪池处理后排入厂区排水系统，屋面雨水及地表雨水经管道排入厂区排水系统。考虑到该小区住宅楼布置紧凑，相对集中，在该生活区设两个化粪池由H，M，C楼共用一个，F楼共用一个，以节约投资。
1.2 管道定线及平面布置
根据该小区地形坡度特点，各栋住宅污水均以最短距离就近接入排污主管，力求在管线较短和埋深最小的情况下，让最大区域的污水能自流排出。污水支管布置在各栋住宅地势较低一侧，排水主管沿道路顺坡敷设，由小区西南角排出，整个管道系统呈截流式形式布置。（见图2）
1.3 管路断面布置
在该生活区，地下管线还有：给水消防管线；电力电缆管线；电话管线；闭路电视管线。排水管道的位置（平面位置和垂直位置）必须与以上管线的位置联系起来综合考虑，既要做到布置紧凑，方便施工，降低造价，便于使用及管理，又要使各系统能安全工作。综和各系统工作要求及使用要求，管路断面布置如下：（见图3）
图3
而在建筑物周围，地下管线较少的部分，应根据各个出水节点的位置，对管道埋深进行调整，值得注意的是，该小区绿化面积很大，为避免浇灌水对建筑物的影响，需采取措施防止室内返潮（特别是室外地势较高一侧），例如H楼室外的处理（见图4）。
图4
1.4 管道及附属构筑物
1.4.1 管道
排水管道为自流无压管道，且小区排水系统具有接入点多的特点，再加上该小区使用管径较大（300MM，500MM，800MM），因而采用预制混凝土管。
1.4.2 检查井
为便于对管道作定期检查和清通，在以下位置设置圆形砖砌检查井：管道交汇处；管道转弯处，在管道直段的最大间距为40米。检查井井盖均采用D=700CM铸铁井盖。
1.4.3 雨水口
采用边沟式单篦雨水口，铸铁进水篦。在交叉路口汇水点及道路每30M处设置。
2 施工
施工工艺流程：
质量保证措施：
该区排水工程的施工，地形坡度大，管线复杂，工期要求紧，再加上该区大部分是回填土，给施工带来很大困难，为了在保证工程质量的 前提下，尽量加快施工进度，缩短工期，我们采取了以下措施：
2.1 管道平面放线及高程控制
2.1.1 该区地形坡度大，有利于排水，但是，因为地下管线多，所以既要安排好各管线空间关系，又要尽量减少排水管道埋深，特别是道路交叉口处，认真做好测设工作
2.1.2 施工前认真按照施工测量规范和规程进行交接桩复测与保护。
施工放样结合水文地质条件，按照埋置深度和设计要求以及有关规定放样，且进行复测检验其误差符合要求后才交付施工。
2.1.3 施工过程中遇到构筑物须避让时，应在适当的位置增设连接井，其间以直线连通，连接井转角应大于135°。
2.2. 基槽处理及垫层施工
管道基础条件不良将导致管道和基础出现不均匀沉陷，造成局部积水，严重时会出现管道断裂或接口开裂，所以基槽及垫层施工必须做到：
2.2.1. 管道基槽开挖后，认真按设计要求施工，确保管道基础的强度和稳定性。当地基地质水文条件不良时，应进行换土改良处治，以提高基槽底部的承载力。
2.2.2 如果槽底土壤被扰动或受水浸泡，先挖除松软土层后和超挖部分用砂
或碎石等稳定性好的材料回填密实。
2.2.3 地下水位以下开挖土方时，采取有效措施做好抗槽底部排水降水工作，确保干槽开挖，必要时可在槽坑底预留20cm厚土层，待后续工序施工时随挖随封闭。
2.2.4 沟槽和平基做好轴线和纵坡测量验收。
2.3. 管道施工
管道施工应根据管道节点，予先计算好管段埋置位置，下管后迅速进行稳管，同步进行管道接口的施工，并做好接口的养护工作。
管材及其接口施工质量差、闭水段端头封堵不严密、检查井体施工质量差等原因均可产生漏水现象。问题及处理：
2.3.1. 管材质量差，存在裂缝或局部砼松散，抗渗能力差，容量产生漏水。因此要求：
① 所用管材要有质量部门提供合格证和力学试验报告等资料。
② 管材外观质量要求表面平整无松散露骨和蜂窝麻面形象，硬物轻敲管壁其响声清脆悦耳。
③ 安装前再次逐节检查，对已发现或有质量疑问的应弃之不用或经有效处理后方可使用。
2.3.2. 管接口填料及施工质量差，管道在外力作用下产生破损或接口开裂。防治措施：
① 选用质量良好的接口填料并按试验配合比和合理的施工工艺组织施工。
② 接口缝内要洁净，按照施工操作规程认真施工。
2.3.3. 检查井施工质量差，井壁和与其连接管的结合处渗漏，预防措施：
① 认真做好检查井的基层和垫层，防止井体下沉。
② 检查井砌筑质量应控制好井室和井口中心位置及其高度，防止井体变形，检查井砌筑砂浆要饱满，勾缝全面不遗漏；抹面前清洁和湿润表面，抹面时及时压光收浆并养护；遇有地下水时，抹面和勾缝应随砌筑及时完成，不可在回填以后再进行内抹面或内勾缝。
③ 与检查井连接的管外表面应先湿润且均匀刷一层水泥原浆，并座浆就位后再做好内外抹面，以防渗漏。
④ 检查井井盖与座要配套；安装时座浆要饱满；轻重型号和面底不错用，铁爬安装要控制好上、下第一步的位置，偏差不要太大，平面位置准确。
2.3.4. 闭水段封口不密实，又因其在井内而常被忽视，如果采用砌砖墙封堵时，应注意做好以下几点：
① 砌堵前应把管口0.5m左右范围内的管内壁清洗干净，涂刷水泥原浆，同时把所用的砖块润湿备用。
② 砌堵砂浆标号应不低于M7.5，且具良好的稠度。
③ 勾缝和抹面用的水泥砂浆标号不低于M15。管径较大时应内外双面勾缝或抹面，较小时只做外单面勾缝或抹面。
2.4. 管槽回填
管槽回填时必须根据回填的部位和施工条件选择合适的填料和压(夯)实机具。
2.4.1. 管槽较窄时可采用微型压路机填压或人工和蛙式打夯机夯填。不同的填料，不同的填筑厚度应选用不同的夯压器具，以取得最经济的压实效果。
2.4.2. 填料中的淤泥、树根、草皮及其腐植物既影响压实效果，又会在土中干缩、腐烂形成孔洞，这些材料均不可做为填料，以免引起沉陷。
2.4.3. 3控制填料含水量大于最佳含水量2%左右；遇地下水或雨后施工必须先排干水再分层随填随压密实；杜绝带水回填或水夯法施工。
结语
工厂生活小区的排水工程设计与施工，应该根据工厂特点及小区布置特点，综和各种因素，全面考虑，灵活应用，在施工过程中要努力克服各种通病，确保整体工程施工质量达到优良。随着经济的发展，人民生活水平的提高，人们对生态环境的要求也必将提高。排水工程是小区基础设施之一，排水工程建设既要以排水规划为依据，又要根据实际情况主动适应企业建设发展需要，使排水工程与道路建设、环境保护有机相结合，综合考虑排水工程建设近、远期相结合问题，既考虑到目前的适用性，也考虑将来的可改造性和可发展性，发挥排水工程的最大经济效益与环境效益。
参考文献
1. 重庆建筑工程学院 .排水工程 .中国建筑工业出版社 .1989
2. 徐鼎文 等 .给水排水工程施工 . 中国建筑工业出版社 .1987
3. 太原工业大学 等 .室内给水排水工程 .中国建筑工业出版社 .1986
4. 给水排水构筑物施工及验收规范（GBJ141-90） .中国建筑工业出版社 .1991
5. 室外给水排水设计及验收规范（GBJ14-87） . 中国建筑工业出版社 .1987
6. 黄国章 .浅谈市政排水管道工程施工质量通病的防治 .福建建设科技 .No.2 1999
